来源：国土珠宝检测
01 热处理
条件和目的
1。 氧化环境800-1900℃：去除泰国红宝石中的褐色调
2。 氧化环境800-1900℃（低至450℃）：消减越南或缅甸孟苏红宝石中的蓝色调
3。 在硼砂中加热1300-1900℃，10-20小时：热处理愈合裂隙
硼砂/硅土作用：（1）防止宝石高温炸裂（2）提高宝石净度
4。 加热至1600-1800℃后迅速冷却：去除丝状包裹体或发育较差的星光
5。 1100-1400℃下加热1-14天或更长，然后缓慢冷却，使富含钛的红宝石产生星光
鉴定特征
表面特征
1。 颜色分布不均匀
2。 色带的颜色和清晰度会发生不同程度的变化
3。 局部熔融，刻面腰上出现凹坑或麻点
流体包体

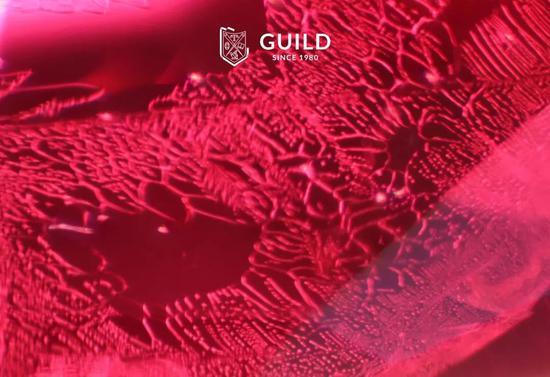

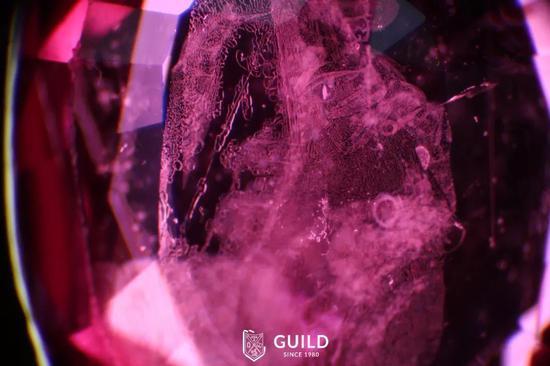

1。 指纹状包裹体改变、增多、紊乱且多沿裂隙分布（图1-2）
2。 愈合裂隙及空洞中有助熔剂残余（图3）
固态包体
1。 环状应力裂隙（图4）
2。 点针状或白雾状包裹体
3。 浑圆状负晶（图5）
紫外荧光

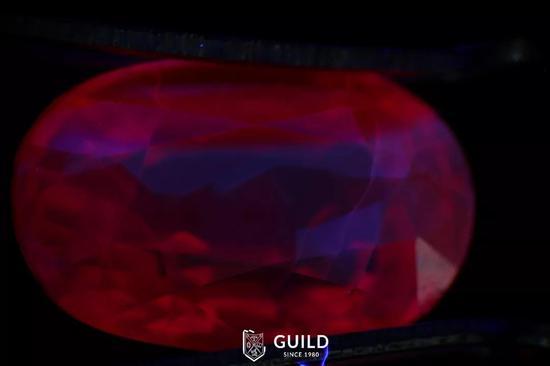

紫外荧光灯下，热处理红宝石局部蓝垩色（图6）
图1
图2
图3
图4
图5
图6
Tips：
热处理是红宝石常用的一种优化处理手段，可以不同程度的改变红宝石的颜色或净度。根据显微镜下观察和大型仪器测试，红宝石的热处理评级可以分为以下级别：
- Noindication of thermal enhancement：
未见热处理迹象
- H：
可见热处理迹象
- H（1）：
可见热处理迹象和少量残留物
- H（2）：
可见热处理迹象和明显残留物
02 充填处理
目的
主要用于改善红宝石的净度，可分为传统充填和新式充填。
（1）传统充填
1400-1600℃下，以硼质钠铝玻璃、铝硅酸盐玻璃等为主要充填物
玻璃充填鉴定特征

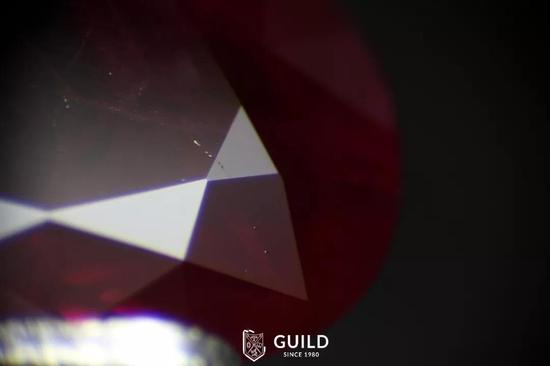

1。 表面光泽较弱
2。 放大观察可见裂隙或表面空洞有玻璃充填和气泡
3。 红外光谱和拉曼光谱图与未处理红宝石有差异
（2）新式充填
高温下以铅玻璃和油为主要充填物的充填方法，目前有色油浸染较为少见，多为无色油充填。
高折射率玻璃充填鉴定特征

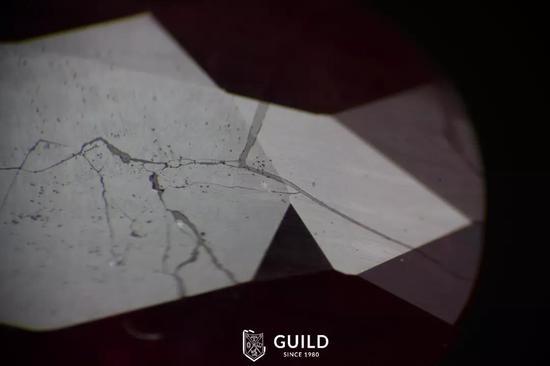

1。 充填部分光泽与主体有差异（图7）

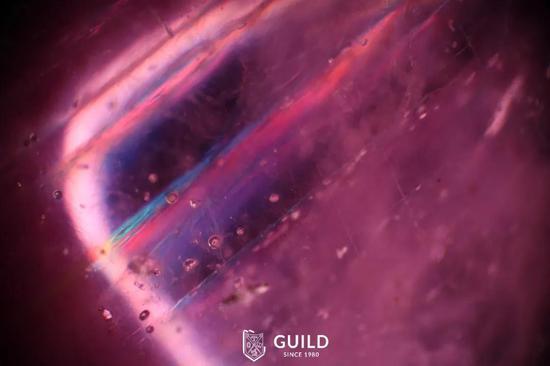

2。 放大观察，一般裂隙处可见蓝紫色闪光效应（图8）
3。 扁平气泡群沿裂隙分布（图8）
4。 次生玻璃体残留
5。 EDXRF测试Pb、Bi、W等元素含量高
6。 X射线图像上可见铅玻璃充填区域及形态
无色油充填鉴定特征

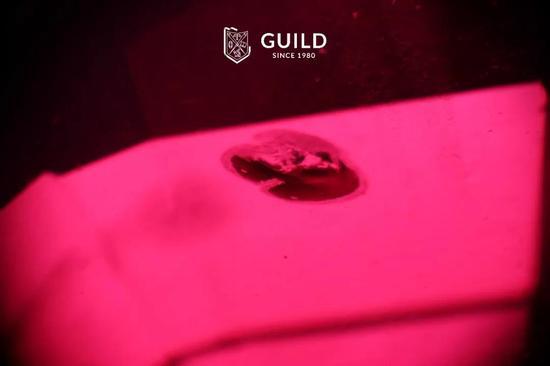

1。 放大观察，在热源下宝石表面开放裂隙出现冒汗的迹象（图9）
2。 红外光谱的方法聚焦测试充填区域出现如2858cm-1及2926cm-1等烷基吸收峰
图7
图8
图9
03 扩散处理
条件和目的
表面扩散处理，少数红宝石中在1600-1750℃来增强红颜色和/或诱发星光效应。在表面涂覆铬的氧化物和适量化合物，在高温下加热数天。颜色仅存在于宝石表面，抛光即可去除。
鉴定特征
1。 颜色偏橙红色调，似红色尖晶石
2。 橙黄/红色特征二色性（未处理红宝石：两种不同程度红色调）
3。 折射率大于1.78（未处理：1.76-1.78）
4。 分光镜下无蓝区468nm或红区吸收线，红区694nm荧光谱线无或弱
5。 表面可见雾状外观，由不规则网状淬火裂纹和微气泡群导致
6。 在散射板或浸油中观察，颜色不均匀分布，色料沉积于棱线、腰围和次生玻璃体处
04 染色处理
目的
通过染色处理以改善红宝石的颜色外观
鉴定特征
1。 光泽较弱，放大观察可见颜色集中于裂隙处
2。 紫外荧光灯下为橙红荧光
3。 丙酮或油迹试剂擦拭会掉色
